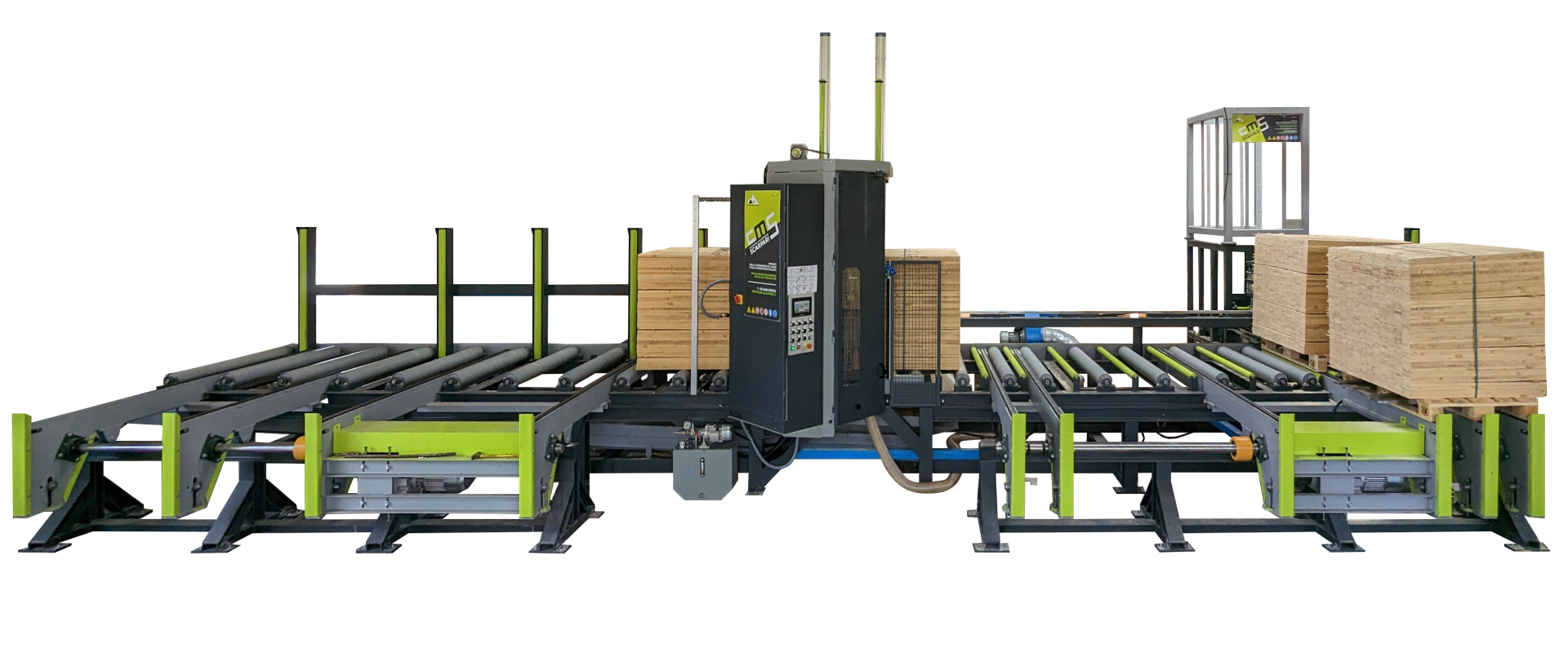

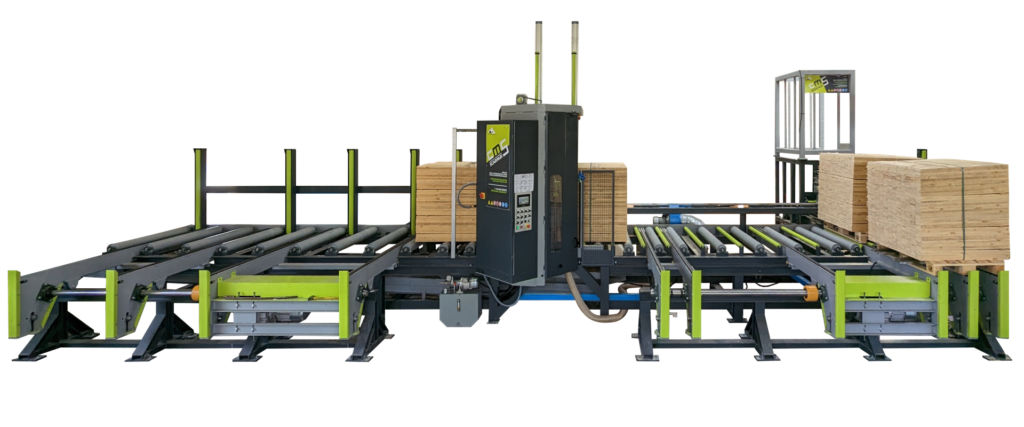

Il nuovo impianto CMS PMI-1300 rappresenta una soluzione avanzata per le operazioni di intestatura, sezionatura e taglio di pacchi di legname.
Progettato per offrire massima efficienza, precisione e sicurezza, combina una struttura estremamente robusta, superiore agli standard di settore, con componenti altamente affidabili, riducendo i tempi di lavorazione e minimizzando l’intervento dell’operatore.
Ogni impianto viene progettato e configurato sulla base delle specifiche esigenze produttive del cliente. La configurazione può comprendere, in funzione dell’applicazione, rulliere motorizzate di carico e scarico, gruppo centrale di taglio con pressori fermapacco, sistema elettronico di misurazione con motore brushless, nastri automatici per l’evacuazione degli scarti e ulteriori soluzioni dedicate.
Completamente personalizzabile, si adatta con precisione alle necessità di segherie, produttori di pallet, casse, imballaggi industriali e falegnamerie, garantendo prestazioni elevate anche nei contesti produttivi più intensi.
Tutte le nostre macchine montano componentistica fornita da produttori riconosciuti a livello internazionale. I motori elettrici installati garantiscono un rendimento energetico pari o superiore alla classe IE3.
Dati tecnici
- Rulliere di carico e scarico entrambe motorizzate
- Gruppo centrale di taglio con:
- motore da 15 kW con inverter
- salita/discesa lama con motore brushless
- pressori fermapacco ad alta tenuta
- tapparelle di protezione
- Tripla guida per garantire rigidità strutturale
- Carpenteria interamente fresata su CNC per la massima precisione
- Sistema elettronico di misurazione con motore brushless, precisione di posizionamento di taglio: ±1 mm
- Nastri automatici per evacuazione scarti
- Inversione del taglio (dal basso verso l’alto e viceversa) tramite selettore
- Struttura in carpenteria metallica ad alta resistenza
- Comandi semplici e intuitivi, con Touch Screen multilingue o tablet
- Elevati standard di sicurezza
- Predisposizione per automazione avanzata
- Adatto a grandi, medie e piccole produzioni
CONFIGURAZIONI DISPONIBILI
Ogni impianto CMS è progettato su commessa e configurato in funzione delle specifiche esigenze produttive del cliente. Le soluzioni riportate di seguito rappresentano alcune delle configurazioni che possono essere integrate in fase di progettazione per soddisfare differenti requisiti produttivi e di automazione
Proietta sul pacco una linea verticale che aiuta l’operatore durante l’intestatura iniziale o per effettuare tagli in manuale
Posizionata sulla rulliera di carico, esegue la reggiatura a metà dei pacchi in modo totalmente autonomo, seguendo il programma di taglio. L’operatore può inoltre posizionare sul pacco una reggia in manuale in qualsiasi momento premendo il pulsante sul quadro comandi della tagliapacchi
Permette ai nostri tecnici di connettersi in remoto all’impianto
Svolgono le seguenti importanti funzioni:
- Magazzino: così da avere uno o più pacchi pronti già caricati sull’impianto liberando tempo per il carrellista ed aumentando la produttività complessiva dell’impianto
- Salvaguardia dell’impianto: per evitare che il muletto vada a sbattere contro la rulliera
- Allineamento a squadra del pacco: grazie al sistema di sollevamento i pacchi vengono allineati contro i rulli verticali senza bisogno di spingere con il muletto
Svolgono le seguenti importanti funzioni:
- Magazzino: i pacchi mano a mano che vengono tagliati vengono indirizzati direttamente sulle relative catenarie di scarico così da aumentare la produttività dell’impianto.
- Nel caso di tagli particolarmente corti le catenarie permettono di effettuare lo scarico dei pacchi evitando che il muletto vada a sbattere contro i rulli a causa degli interassi stretti
permette l’inserimento automatico di un pallet EPAL sotto i pacchi tagliati; normalmente viene accoppiato con le catenarie di scarico per aumentare la produttività complessiva dell’impianto. E’ composta da un magazzino singolarizzatore , e da un sistema di sollevamento ed inserimento del pallet sotto i pacchi tagliati. Permette di scaricare sia a 90° rispetto alla direzione di lavoro dell’impianto sia in linea
La macchina CMS RDP-5000 è progettata per effettuare l’allineamento di testa dei pacchi di legname, riducendo al minimo gli scarti nelle successive fasi di intestatura e taglio.
Installata in linea con l’impianto di intestatura pacchi CMS PMI – 1300, esercita una pressione sui lati lunghi del pacco per ottimizzarne l’allineamento a squadra, prima di inviarlo contro la piastra di battuta.
progettata per operare in autonomia, l’affilatrice CMS “SISSI” permette di effettuare in automatico l’affilatura delle catene di taglio a dente dritto. Il sistema con tastatore riconosce la tipologia di maglia da affilare e ruota automaticamente la testa di affilatura così da ridurre il tempo di lavoro ed aumentare la preicione.
Può essere installato sul muletto o in uffici così da permettere la verifica in tempo reale dello stato dell’impianto ed abilitare le operazioni ei carico / scarico automatiche
Permette di interrompere il taglio dall’alto verso il basso all’altezza decisa dall’operatore, così da avere un unico piano di tavole “lungo” in appoggio sulla rulliera
sistema di comunicazione bidirezionale che permette lo scambio di report di produzione, informazioni ed errori direttamente con il PC dell’ufficio, con la possibilità di esportare i dati in formato .csv.
Per garantire la piena conformità ai requisiti dell’Industria 4.0 e accedere ai relativi benefici fiscali, è necessaria la validazione del progetto da parte di un vostro consulente dedicato.
MOTORI ED INVERTER AD ALTA EFFICIENZA ENERGETICA IE4
SISTEMA DI CARICO AUTOMATICO PER CATENARIE DI CARICO
VOLTAGGIO DIFFERENTE DA STANDARD (400V – 50Hz)
TELECOMANDO PER LA GESTIONE DELLA CATENARIE
